產品概述

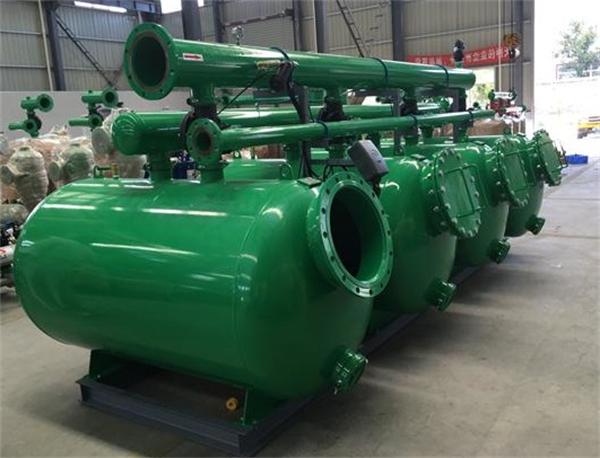

DMWF臥式淺層介質過濾系統由一個或多個標準的高速臥式過濾單元組成,水流通過內部的特別設計的ABS布水器及集水器,利用不同的介質,能去除顆粒物和降低濁度。若裝上特定的濾料,例如石英砂,無煤煙等,還可以吸附去掉相應的離子等。

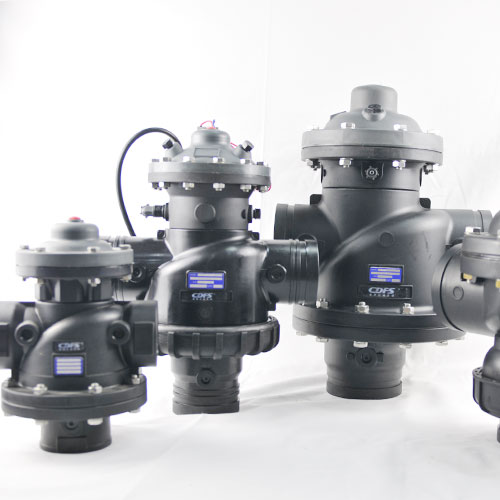

DMWF過濾單元有直徑Φ1000和Φ1200兩種規格,DMWF過濾系統的反洗有手動,半自動和全自動三種方式,分別可通過手動按鈕、PLC、壓力差或者管理系統進行啟動。反洗周期和反洗時間長短可調,出廠時設定為3分鐘。這個控制由DLFCS自動過濾控制系統來實現。用戶也可選擇PLC控制系統,可以實現集中或遠程通訊等高要求的控制。
產品應用
1、 工業工藝用水過濾——如噴嘴、熱交換站用水保護過濾
2、 工業循環水過濾——鋼鐵、冶金、造紙、換熱器、電力、石化、食品、空調系統等行業。
3、 原水處理過濾——地表水、江水、河水、湖水、海水等
4、 灌溉過濾——農田、公園、市政及高爾夫球場用水過濾
5、 水產業、游泳及水上樂園等行業水過濾。
過濾原理

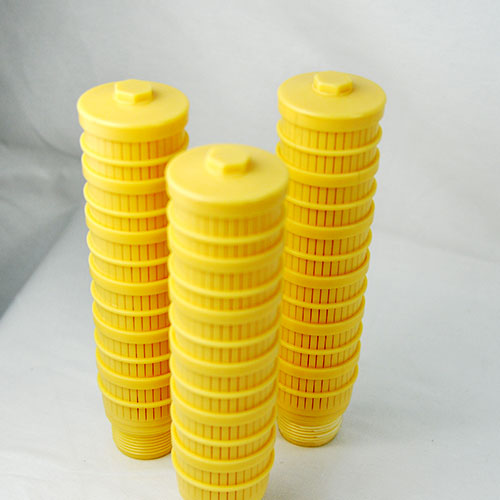

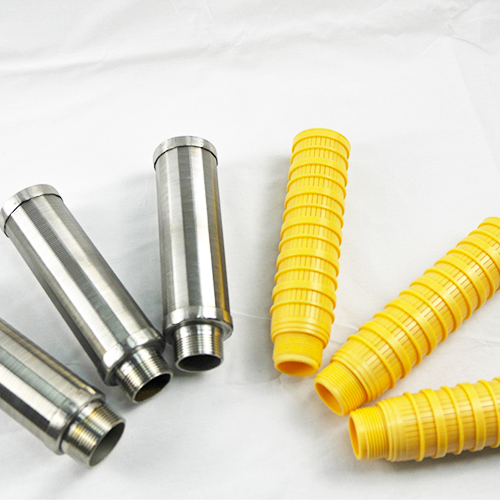

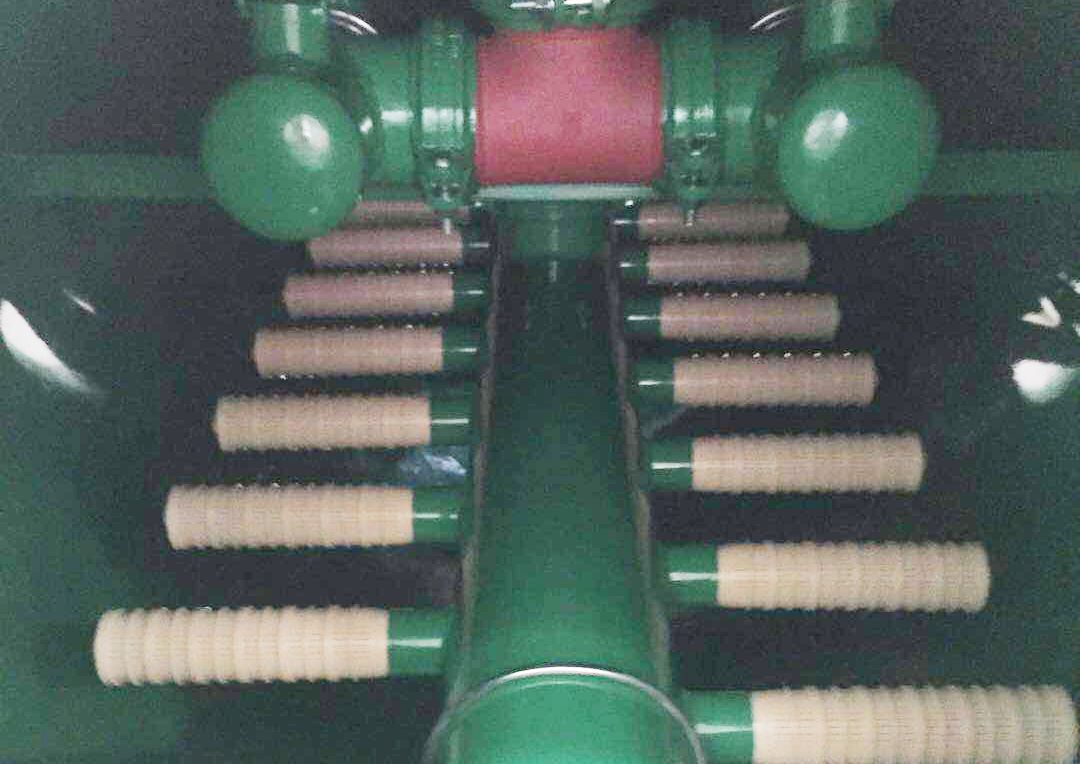

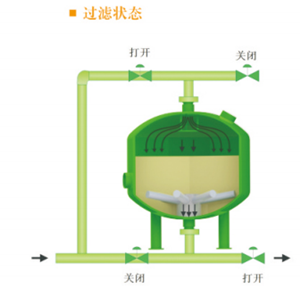

當系統處于過濾狀態時,加壓水從濾罐進口流入布水系統,均勻的到達濾料層。當水流過濾料層時,懸浮物被濾料截留。過濾器底部有帶縫隙的集水器,過濾后的干凈水被均勻收集,并流出過濾器。

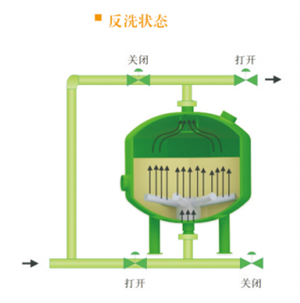

隨時雜質在濾料層中不斷聚積,壓力損失不斷增加,當壓差增加到某一設定值時或到達設定的清洗時,系統將自動轉換至反洗狀態。加壓水通過集水裝置進入濾料層,對其進行沖刷,使截留的污染物脫落并排出過濾系統。反洗持續至少2分鐘后,閥門自動將系統轉至過濾狀態。
1、高濾速,低壓損,解決普通機械介質過濾器濾速慢,流量小的問題
2、模塊化設置,占地面積小,配管少,投資省。占地面積減少1/3以上,配管工程量減少1/2以上。
3、手動、半自動、全自動反洗可選,充分滿足您的需要。
4、反洗水源可選系統內、水塔或外源水源,并可自動切換(特殊要求時)。反洗效率高,反洗時間短。(水量是傳統砂濾器的1/3左右)
5、可多單元組合,處理流量可任意擴充。
6、殼體及管路由碳鋼Q235B經磷酸鹽表面處理,靜電噴涂后經240℃烘烤而成,耐腐蝕。也可采用不銹鋼材質制作。
DMWF1000-2 | DMWF1000-3 | DMWF1000-4 | DMWF1000-5 | DMWF1000-6 | |
濾層面積(m2) | 2.2 | 3.3 | 4.4 | 5.5 | 6.6 |
大水壓(kg/cm2) | 6 | 6 | 6 | 6 | 6 |
反洗小水壓(kg/cm2) | 2 | 2 | 2 | 2 | 2 |
高水溫(℃) | 50 | 50 | 50 | 50 | 50 |
罐體直徑 | 1000 | 1000 | 1000 | 1000 | 1000 |
進水口 | DN150 | DN200 | DN200 | DN250 | DN250 |
出水口 | DN150 | DN200 | DN200 | DN250 | DN250 |
排污口 | DN80 | DN80 | DN80 | DN80 | DN80 |
卸砂口 | DN80 | DN80 | DN80 | DN80 | DN80 |
過濾流量(m3/h) | 60-120 | 120-180 | 180-240 | 240-300 | 300-360 |
運行重量 | 1700 | 2600 | 3500 | 4400 | 5300 |
注:對于更大的流量可以采用更多的過濾單元連接在一起
說明:
1、 管道材料采用碳鋼噴涂樹脂或者PVC材質,閥門采用鑄鋼或者PVC塑料;
2、 管道接口:標準的DN接口,尺寸可按實際情況定制,可根據實際情況選用不同過濾單元組合。
3、 以上表格中,未出現單位的數據均為mm。
疊片過濾器和網式自清洗過濾器,介質過濾器的比較
性 能 | 疊片過濾器過濾系統 | 網式過濾系統 | 介質過濾器 |
過濾形式 | 深過濾 | 表面過濾 | 深過濾 |
過濾效率 | 高,尤其對軟性雜質和纖維性雜質有很高的撲捉能力 | 一般,軟性雜質和纖維雜質較難撲捉 | 高,有吸附效果,但在生不完全時會影響過濾效果 |
反洗效果 | 好 | 一般(有時很差) | 一般,(需要特殊配套) |
反沖間隔周期 | 中等 | 較短 | 長 |
總反沖水量 | 少 | 一般 | 高 |
占地面積 | 低 | 低 | 高 |
過濾單元維修或更換成本 | 基本不維修 | 高 | 高,決定于在生效果 |
系統運營成本 | 一般 | 一般 | 高 |
工程配套 | 低 | 低 | 高,且需要時間 |
