一、真空脫氣機概述

　　真空脫氣機在閉合水循環系統中都能運轉。它的工作原理是將水循環系統中的一部分液體置于真空的環境下，此時液體中的游離態氣體及溶解態氣體就會釋出。之后，這部分已經過脫氣處理的、具有吸收性的液體將被注回水循環系統中參加循環。它們會重新吸收系統中的游離態氣體和溶解態氣體，以再次達到平衡。經過多次這樣的過程之后，水循環系統中的游離態氣體及溶解態氣體就都被去除了。

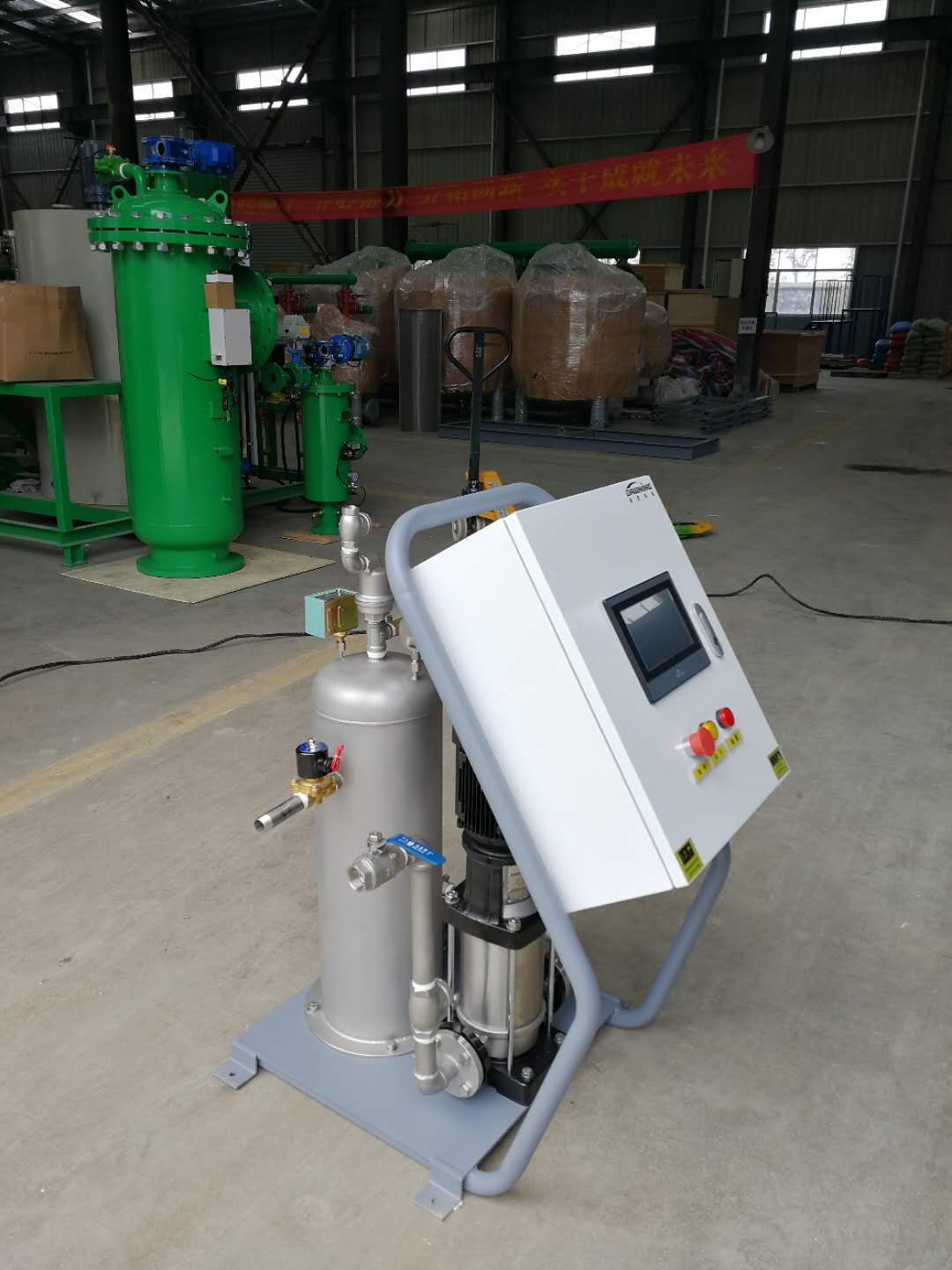

　　二、真空脫氣機設備結構

　　真空脫氣機控制程序

　　三、脫氣機的工作過程

　　真空脫氣機能按照用戶預先設定的脫氣程序自動運行，脫氣過程可分為兩個階段：

　　1）進水階段：系統中的液體進入脫氣罐，液體中含有的所有氣體都會被釋出，并通過脫氣罐頂部的自動放氣閥與系統分離。

　　2）抽真空階段：立式多級泵會對罐內持續抽真空，制造負壓狀態，使液體中溶解態氣體釋出，聚集在罐的頂部并通過自動放氣閥排出。此時進水電磁閥再次打開，新的液體進入罐內。那些經脫氣處理過的、有吸收性的液體被重新注回系統中參與循環，并重新吸收系統中的氣體。

　　2.3運行條件

　　真空脫氣機適用于水循環系統或水--乙二醇（≤25%）混合液系統。若用于其它介質系統有可能導致不可預知的損害，由此導致的影響本公司不承擔責任。

　　3 an全保障

　　?須由專業人員對設備進行安裝和維護。

　　?設備運行前，為保證AN全，請斷開電源和水壓。

　　?機體內有發熱組件，請務必冷機啟動

　　4安裝調試

　　4.1安裝要求

　　?請將設備安放在通風干燥的地方。

　　?設備連接到380V/50-60Hz電源。

　　?請確認配備合適的定壓膨脹系統，水進出脫氣機時會引起系統壓力的小幅波動。

　　?系統中B須設有超壓保護閥，以防止系統壓力過高。

　　4.2安裝和固定

　　?建議將設備安裝在系統的溫度ZUI低點(只針對供暖系統)，這樣有利于溶解氣體的脫除。

　　?安裝真空脫氣機時要注意使控制面板向外，以易于操作。

　　?設備要依據當?shù)氐氖┕げ僮饕?guī)范安裝。

　　?原則上真空脫氣機可并聯安裝在系統的位置上，建議將設備并聯到系統主回水干管上，這樣有利于溶解氣體的脫除。

　　4.3電器方面

　　?應將電源直接連接到墻面插座上。

　　?如果直接將電源連接到主控開關上，須在中間加設空氣開關（距離≥3mm）。

　　?請確保使用標準規格的電纜。

　　4.4 AN全保障

　　?須由專業人員對設備進行安裝和維護。

　　?設備運行前，為保證an全，請斷開電源和水壓。

　　?機體內有發熱組件，請務必冷機啟動

　　?請確保使用標準規格的電纜。

　　真空脫氣機控制程序：

　　1、設定壓力值（根據實際試驗結果調整）：低壓—0.05MPa，高壓0.1MPa

　　2、初次開機運行：

　　（1）通電前檢查控制柜各控制旋鈕位置，調整位置如下：

　　電源開關——關

　　連續/停/定時——停（該位置會自動關閉電磁閥、高壓泵自動控制程序）

　　（2）打開電源開關，脫氣罐處于缺水狀態，控制柜缺水報警。

　　（3）將連續/停/定時旋鈕轉至連續位置，將電磁閥手動/停/自動旋鈕轉至手動位置，電磁閥通電打開，當罐內水位超過低液位測點后，低液位報警自動解除。此時將電磁閥手動/停/自動旋鈕轉至自動位置，進水電磁閥會繼續通電打開，直到罐內壓力達到0.1MPa時，電磁閥自動關閉。

　?。?）對高壓泵泵體進行放氣處理。

　?。?）對高壓泵進行轉向的檢查和調整。

　　（6）將高壓泵手動/停/自動旋鈕轉至自動位置此時高壓泵會自動啟動。

　　3、連續排氣：當罐內壓力達到0.1MPa時，電磁閥自動斷電關閉，同時高壓泵啟動抽水；當罐內壓力達到—0.05MPa時，高壓泵自動停止，同時電磁閥開啟進水自動排氣并yan時（0—5分鐘根據現場自動排氣情況可調）。以上自動脫氣程序循環往復，不間斷排氣。

　　4、定時排氣：每間隔8小時，自動啟動脫氣程序30分鐘。

　　5、當罐內液位達到zui低液位時，會自動報警，并且進水電磁閥打開高壓泵停止，直到液位超過低液位測點后，報警解除。如果出現反復報警或一直報警現象時，停機檢查。進水電磁閥是否密封不嚴，電磁閥線圈損壞，或電接點壓力表是否損壞。

　　6、自動控制程序須具備以下功能

　　若脫氣罐內壓力在-0.1MPa~1MPa之間壓力值時，即罐內實際壓高于低壓值，但低于高壓值時，須具備進水電磁閥處于持續通電的功能，直到脫氣罐內壓力達到設定高壓值，否則高壓泵不會啟動。
